ABB伺服電機及驅動器

嵌入式以太網，包括EtherCAT、Modbus TCP和Ethernet/IP ●通過ETG認證，符合EtherCAT標準 ●面向單軸運動控制應用的強大MINT編程工具

ABB E190系列伺服驅動器-總代理

上海ABB E190系列伺服驅動器現貨供應

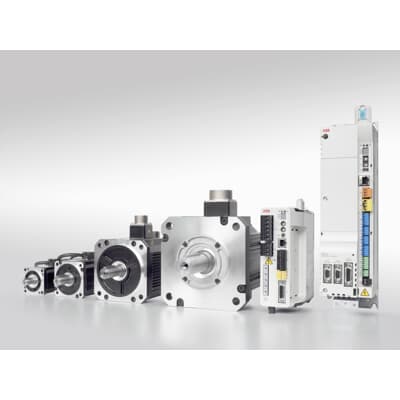

ABB系列伺服電機

1.概述

ABB伺服電機提供高動態性能、緊湊的設計, 配置值編碼器，更優化機器生產效率。

高分辨率值編碼器既能保證控制，又能縮短設置時間，減少加工周期，更大化機器生產效率。省掉回零周期節省寶貴的機器工作時間

與MotiFlex 系列伺服驅動完美匹配，配上即插即用標準電纜線，在任何系統中均可獲得更優的效率和動態性能。

ABB高動態的電機和驅動器組合包含了ABB的ESM系列伺服電機和MotiFlex系列伺服驅動器，為您實現成本和性能優化的組合。這個組合可以靈活的選擇控制輸入的方式以及反饋可選件，提供可擴展的解決方案用于運動和位置同步，以及速度和轉矩控制。

先進且簡單易用的MicroFlex伺服驅動器產品家族具有分級功能，并且能夠通過一個直觀的軟件工具進行簡單的配置。結合緊湊耐用的ESM系列無刷伺服電機，連續轉矩范圍從0.32到48Nm。應用程序可以使用單軸的脈沖和方向控制、+/-10 V直流電壓控制，獨立的MINT可編程運動，或?qū)崟r(shí)多軸以太網網絡定位。

2.性能數據

1）數據范圍

連續轉矩：0.3 ~48 牛米

5種尺寸，15種電機型號

CE, cULus, RoHS 認證

自冷卻IP67 防護 (不包括軸和接頭)

電機引線帶接頭或電機上安裝金屬圓形接頭

電機軸標配鍵槽

3）選配

單圈或多圈值編碼器

機械報閘可選

3.技術亮點

1）ESM系列伺服電機用于高動態精度的運動控制

由于其轉矩密度高，ESM系列伺服電機具有高動態響應。單圈和多圈高分辨率值編碼器反饋可選件可匹配應用要求;

ESM系列電機外殼符合IP65防護等級。額定功率從0.1kW-7.5kW，五個標準的框架法蘭尺寸從40到180毫米，可添加制動可選件?？蚣?/span>40-80法蘭的電機提供引出線，方便電機動力和反饋的連接。

2）緊湊和堅固耐用的無刷電機

五種外形尺寸，40，60，80，130和180毫米，具有高的轉矩/慣量比和高加速能力。

3）高可靠性和高效率相結合

伺服電機的設計極其可靠，低維護性，高能源效率。與ABB的伺服驅動器驅動器相結合，整體系統效率優于標準的交流驅動器和電機。

4）實際的安裝可選件

驅動側接口插頭無需線纜，提供了驅動器接口的靈活選擇。可選擇的反饋可選件，搭配線纜套裝可實現簡單安裝。

5）選擇與配置

在ESM06，ESM08，ESM13和ESM18法蘭尺寸上可以選用24V的制動器。

6）更高的精度和性能

為了滿足更高的要求、生產率和產品質量，ESM系列數字反饋在更高的控制和較低的動態調整時間下提供詳細位置信息。

多圈值編碼器可選件免除歸零動作，減少機器設定時間。

4.應用

這種靈活和普遍的適應性能為如下應用提供解決方案：

– 定長切割

– 進給控制

– 飛剪

– 旋轉剪切

– 電子齒輪箱

– 高速配準

– 點對點定位

– 多軸同步運動

應用包括：

– 機器人/拾取和放置

– 材料處理

– 貼標機

– 包裝機

– 收卷放卷機

– 印刷機

常用熱銷供應型號：

MFE190-04UN-01A6-2

MFE190-04UN-03A0-2

MFE190-04UN-06A0-2

MFE190-04UN-06A0-21

MFE190-04UN-09A0-21

MFE190-04UN-09A0-2

ESM04X-101-302-F2N0A00 3AXD50000041037

ESM06X-201-302-F2N0A00 3AXD50000041221

ESM06X-401-302-F2N0A00 3AXD50000041222

ESM08X-751-302-F2N0A00 3AXD50000041223

ESM08B-751-302-F2N0A00 3AXD50000041225

ESM13B-102-202-F2N0A00 3AXD50000041227

ESM13B-152-302-F2N0A00 3AXD50000041228

ESM13B-202-202-F2N0A00 3AXD50000041229

ESM06X-201-302-F2B0A00 3AXD50000041324

ESM06X-401-302-F2B0A00 3AXD50000041325

ESM08X-751-302-F2B0A00 3AXD50000041328

ESM08B-751-302-F2B0A00 3AXD50000041329

ESM13B-102-202-F2B0A00 3AXD50000041330

ESM13B-152-302-F2B0A00 3AXD50000041331

ESM13B-202-202-F2B0A00 3AXD50000041332

ESM04X-101-302-T1N0A00 3AXD50000041230

ESM06X-201-302-T1N0A00 3AXD50000041241

ESM06X-401-302-T1N0A00 3AXD50000041243

ESM08X-751-302-T1N0A00 3AXD50000041244

ESM08B-751-302-T1N0A00 3AXD50000041246

ESM13B-102-202-T1N0A00 3AXD50000041249

ESM13B-152-302-T1N0A00 3AXD50000041262

ESM13B-202-202-T1N0A00 3AXD50000041266

ESM06X-201-302-T1B0A00 3AXD50000041333

ESM06X-401-302-T1B0A00 3AXD50000041338

ESM08X-751-302-T1B0A00  3AXD50000041339

ESM08B-751-302-T1B0A00  3AXD50000041340

ESM13B-102-202-T1B0A00  3AXD50000041351

ESM13B-152-302-T1B0A00 3AXD50000041352

ESM13B-202-202-T1B0A00  3AXD50000041353

ESM13B-152-304-T1N0A00 3AXD50000041267

ESM13B-302-304-T1N0A00  3AXD50000041268

ESM13B-502-304-T1N0A00  3AXD50000041269

ESM18E-292-154-T1N0A00  3AXD50000041270

ESM18E-442-154-T1N0A00  3AXD50000041271

ESM18E-552-154-T1N0A00  3AXD50000041272

ESM18E-752-154-T1N0A00  3AXD50000041273

ESM13B-152-304-T1B0A00  3AXD50000041354

ESM13B-302-304-T1B0A00  3AXD50000041355

ESM13B-502-304-T1B0A00  3AXD50000041356

ESM18E-292-154-T1B0A00  3AXD50000041357

ESM18E-442-154-T1B0A00  3AXD50000041358

ESM18E-552-154-T1B0A00  3AXD50000041359

ESM18E-752-154-T1B0A00  3AXD50000041360

ESM04X-101-302-T2N0A00  3AXD50000041274

ESM06X-201-302-T2N0A00  3AXD50000041275

ESM06X-401-302-T2N0A00  3AXD50000041276

ESM08X-751-302-T2N0A00  3AXD50000041277

ESM08B-751-302-T2N0A00  3AXD50000041278

ESM13B-102-202-T2N0A00  3AXD50000041279

ESM13B-152-302-T2N0A00  3AXD50000041280

ESM13B-202-202-T2N0A00  3AXD50000041281

ESM04X-101-302-T1N0A00  3AXD50000041230

ESM06X-201-302-T1N0A00  3AXD50000041241

ESM06X-401-302-T1N0A00 3AXD50000041243

ESM08X-751-302-T1N0A003AXD50000041244

ESM08B-751-302-T1N0A00  3AXD50000041246

ESM13B-102-202-T1N0A00  3AXD50000041249

ESM13B-152-302-T1N0A00  3AXD50000041262

ESM13B-202-202-T1N0A00 3AXD50000041266

ESM06X-201-302-T2B0A00 3AXD50000041361

ESM06X-401-302-T2B0A00 3AXD50000041362

ESM08X-751-302-T2B0A00 3AXD50000041363

ESM08B-751-302-T2B0A00 3AXD50000041364

ESM13B-102-202-T2B0A00

ESM13B-152-302-T2B0A00

ESM13B-202-202-T2B0A00

ESM13B-152-304-T2N0A00

ESM13B-302-304-T2N0A00

ESM13B-502-304-T2N0A00

ESM18E-292-154-T2N0A00

ESM18E-442-154-T2N0A00

ESM18E-552-154-T2N0A00

ESM18E-752-154-T2N0A00

ESM13B-152-304-T2B0A00

ESM13B-302-304-T2B0A00

ESM13B-502-304-T2B0A00

ESM18E-292-154-T2B0A00

ESM18E-442-154-T2B0A00

ESM18E-552-154-T2B0A00

ESM18E-752-154-T2B0A00
